电瓶充不进电如何激活
脉冲修复法：
蓄电池消除硫化比较好的方法就是采用脉冲修复法。在修复蓄电池时，脉冲的瞬间电压一般根据产品所体现的功能需要，采取的瞬间电压为60V—300V之间，如用于蓄电池延寿的产品脉冲电压值就不益过大，专门由于蓄电池修复产品的脉冲电压值就可以偏大（如果脉冲电压值太大对电池极板会造成损伤），脉冲电压高，蓄电池修复时间短，脉冲电压低，蓄电池修复时间相对就长，尽管脉冲瞬间的电压很高，但平均电压并不高，对人体没有伤害，十分安全。
全充全放电修复法：
全充全放电修复法就是对蓄电池采取完全充满电后，再完全的放电修复蓄电池的方法。全充全放电修复法主要是对轻度损伤的蓄电池具有一定的修复作用，同时此方法还可以有效的激活电瓶深层的活性物质，提高蓄电池容量。如轻度硫化的电池，内阻较高的电池，此法的关键是放电一定要充分，并且是对每节单体电池进行单独的充分放电，全充全放电1-2次，蓄电池的容量一般都能得到提升。全充全放电修复法不得经常使用，最少半年使用一次，最多三个月使用一次。
补水修复法：
对蓄电池“失水”采取补水的方法便可修复，其目的是稀释浓度提高的硫酸正常进行电解反应。补水方法上较为简单，只用打开蓄电池上盖，可以看见有六个圆孔，向每个圆孔注射一定量的蒸馏水，再浸泡24小时以上就可以了。补水只可以补充蒸馏水，不可以添加其他成分的水，包括纯净水，因为其他成分的水中有各种金属分子，加入电瓶内后容易引起自放电而损坏电池。
电瓶不存电怎样修复

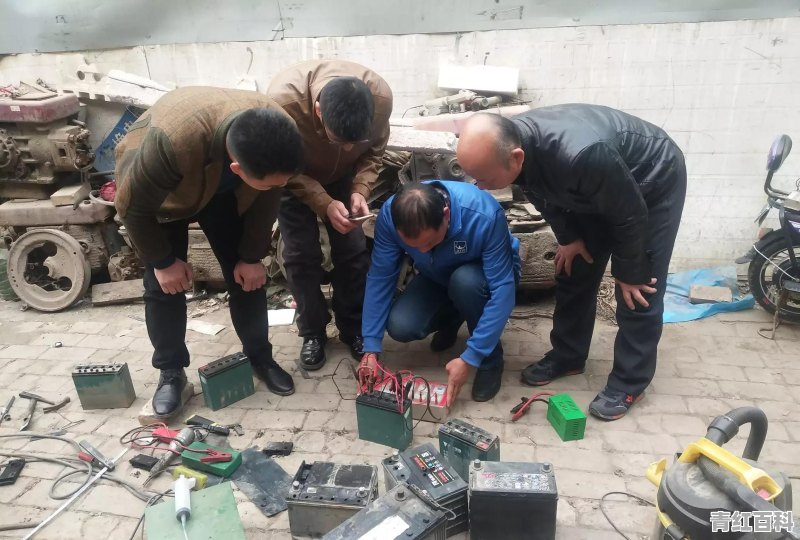

电瓶到底能不能修，修理范围有多大，这个在修理行业争议很大，根据我的22年开店经验，把损坏现象分成几种。
硫化：占损坏电瓶的2-3%。硫化的原因是长期亏电放置，造成硫酸铅结成粗大结晶，表显为空载电压低于6V，负载电压基本为零，修理方法有高压脉冲法、水疗法。
脱粉腐蚀：占损坏电瓶40%。形成原因是比重过高，充电过度，放电电流过大。表显为电解液发黑，电阻很大超过正常值的一倍以上，打开后会看到极板腐蚀断裂，这种电瓶任何方法都不能修理，只能报废。
单格落后：占损坏电瓶的30%。形成原因是厂家极板制作不良（珊板断路），组装失误（个别极板虚焊）。表现为整只电瓶容量下降，个别格电阻明显大于其它格。修理方法是找一个电压电阻一样的极群换上。
断路：占损坏电瓶的10%。原因是在使用中电流太大而烧断过桥，或剧烈振动造成汇流排、过桥，极板极耳处断裂。表现为空载电压正常，负载电压为零。修理方法是打开盖子找到断路的地方焊好。
短路：占损坏电瓶的10%。形成原因是厂家制作时铅渣掉进极板中间，使用中振动磨穿隔板。后期人为加入不纯电解液也会造成电液短路。表现为这个格电压低，比重低。修理方法是打开壳子找到短路的地方，加强绝缘，电液短路要清洗换液。
亏电：客户过放电。表现为空载负载电压低，比重低，且每个格电压电阻一致。这种电瓶不用修理，充电就行。
现在的电池都是免维护电池，所以也就不存在修复一说。
以前可能遇到电池不存电或电池不耐用了自己加点水或者电解液就可以修复电池了，但是现在电动车使用的电池已经是免维护的了。
如图天能精品电池，6-DZM-20,各部分代表的意义是：（6）6个单格、（D）电动车、（Z）助力车、（M）免维护、（20）放电率容量为20安时,DZM连起来也就是电动助力车免维护电池。
电池一般的使用寿命是2-3年，但是日常生活中有很多的消费者不到一年或者一年多点电池就明显不耐用，这其实不是因为电池质量问题，更重要的一点是使用习惯，日常不懂得保养电池。如果记住以下这点可以有效的延长电池的使用寿命。
1、最佳充电时机是电池电量剩余30%左右的时候
2、最佳充电时长是5-8小时，千万不要过渡充电
3、不要使用快速充电桩！
到此，以上就是小编对于电瓶充不进去电怎么办的问题就介绍到这了，希望介绍关于电瓶充不进去电怎么办的2点解答对大家有用。
